یک شیر توپی فشار بالا جریان مایعات یا گازها را تحت فشار شدید کنترل میکند و در عین حال آببندی محکم و حداقل افت جریان را حفظ میکند. طراحی آن امکان عملکرد ایمن و کارآمد را در محیطهای دشوار مانند نفت و گاز، تولید برق و فرآوری شیمیایی فراهم میکند.
شیر توپی فشار بالا چیست؟
یک شیر توپی فشار بالا برای مدیریت شرایط فشار شدید و در عین حال حفظ کنترل دقیق جریان طراحی شده است. این شیر از یک گوی کروی با یک سوراخ مرکزی تشکیل شده است که درون بدنه شیر میچرخد. هنگامی که این سوراخ در راستای مسیر جریان قرار میگیرد، اجازه عبور آزاد را میدهد؛ هنگامی که ۹۰ درجه میچرخد، سیال را به طور کامل مسدود میکند.
موادی مانند فولاد ضد زنگ، فولاد کربنی و آلیاژهای درجه بالا برای اطمینان از مقاومت در برابر خوردگی و تغییر شکل استفاده میشوند. بسته به طراحی و جنس، این شیرها میتوانند فشارهای کاری از 150 PSI تا بیش از 6000 PSI را تحمل کنند.
سی تی جی وی شیرهای توپی فشار قوی برای ردهبندیهای تا کلاس ۲۵۰۰ طراحی شدهاند و دارای ساقههای ترونیون تقویتشده و نشیمنگاههای دو آببندی هستند. CTGV با بیش از ۴۰ سال سابقه تولید، شیرهایی را ارائه میدهد که تحت سختترین چرخههای فشار عملکرد خوبی دارند و نشتی صفر و عمر طولانی را تضمین میکنند.
طیف کامل شیرهای توپی ما را اینجا مرور کنید.
آیا شیر توپی برای فشار بالا مناسب است؟
بله. شیر توپی به دلیل ساختار مستحکم و آببندی مطمئن، برای سیستمهای فشار بالا ایدهآل است. طرحهای نصب شده با ترانیونکه اغلب در تنظیمات فشار بالا استفاده میشود، فشار را به طور مساوی در سراسر نشیمنگاهها توزیع میکند و گشتاور عملیاتی را کاهش میدهد. این طراحی از سایش جلوگیری میکند و حتی در نوسانات سریع فشار، عملکرد روان را ممکن میسازد.
چیدمان دو آببند، قطع و وصل محکم را در هر دو شرایط استاتیک و دینامیک تضمین میکند و از نشتی جلوگیری میکند. برای خطوط لوله صنعتی که چرخههای مکرر شروع و توقف را تجربه میکنند، این شیرها عملکرد ثابتی را بدون به خطر انداختن ظرفیت جریان ارائه میدهند.
ویژگیهای طراحی شیرهای توپی فشار بالا چیست؟

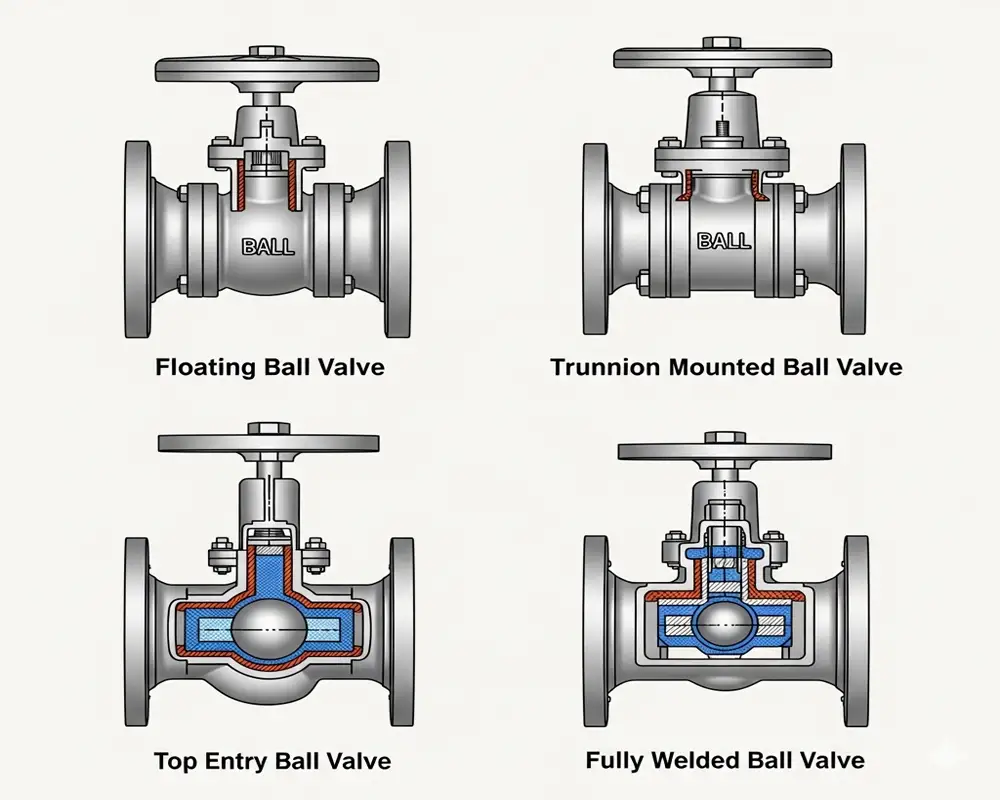

۱. گوی سوار شده بر سر محور
شیرهای توپی بزرگتر اغلب از تکیهگاههای جناغی برای جذب فشار خط و به حداقل رساندن گشتاور ساقه استفاده میکنند. این طراحی، کنترل را بهبود میبخشد و عمر صندلی را تحت بارهای عملیاتی بالا افزایش میدهد.
۲. ساخت تمامعیار
یک مجرای با دهانه کامل، افت فشار را به حداقل میرساند و جریان نامحدودی را ممکن میسازد. این امر باعث میشود این شیر برای سیستمهایی که به حداکثر توان عملیاتی با حداقل مقاومت نیاز دارند، مناسب باشد.
۳. ساقه ضد ترکیدگی
ساقه به طور ایمن درون بدنه شیر نگه داشته میشود و از بیرون زدن آن در شرایط فشار بالا جلوگیری میکند - یک ویژگی ایمنی ضروری برای صنایع فرآیندی.
۴. طراحی آببند دوگانه
سطوح آببندی اولیه و ثانویه، افزونگی را فراهم میکنند و حتی اگر یک آببند به مرور زمان ساییده شود، یکپارچگی را حفظ میکنند.
۵. طراحی ضد حریق و ضد الکتریسیته ساکن
در کاربردهایی که شامل هیدروکربنها میشوند، این تمهیدات ایمنی در برابر آتش از احتراق جلوگیری کرده و قابلیت اطمینان عملیاتی را تضمین میکنند.
ویژگیهای شیر توپی فشار بالا چیست؟
شیرهای توپی فشار بالا برای دوام و عملکرد مداوم ساخته شدهاند. در زیر ویژگیهای تعیینکنندهای که آنها را در محیطهای دشوار قابل اعتماد میکند، آورده شده است.
- رتبهبندی فشار بالا: آنها میتوانند هزاران PSI را بدون تغییر شکل تحمل کنند، که آنها را برای پالایشگاهها، سیستمهای هیدرولیک و نیروگاهها مناسب میکند.
- مقاومت در برابر خوردگی: فولاد ضد زنگ یا آلیاژهای نیکل در برابر خوردگی در محیطهای شیمیایی و دریایی مقاوم هستند.
- تحمل دما: طراحی شده برای کار از سطوح برودتی تا بیش از ۴۰۰ درجه سانتیگراد، و حفظ یکپارچگی در تغییرات حرارتی شدید.
- قطع کامل جریان هوا: رابطهای گوی و نشیمنگاه با مهندسی دقیق، نشت داخلی را از بین میبرند.
- گشتاور عملیاتی پایین: عملکرد روان، نیروی دستی و بار محرک را کاهش میدهد و عمر قطعات را افزایش میدهد.
کاربردهای صنعتی شیر توپی فشار بالا چیست؟
در اینجا صنایع مختلفی که شیر توپی فشار بالا نقش اساسی در آنها ایفا میکند، آورده شده است:
نفت و گاز
شیرهای توپی فشار بالا جریان نفت خام، گاز طبیعی و فرآوردههای تصفیهشده را تنظیم میکنند. آنها در سیستمهای استخراج بالادستی استفاده میشوند، خطوط حمل و نقل میاندستیو کارخانههای پالایش پاییندستی.
پردازش شیمیایی
در کارخانههای شیمیایی، این شیرها مایعات خطرناک را ایزوله کرده و جریان فرآیند پایدار را حفظ میکنند و ایمنی و کارایی را تضمین میکنند.
تولید برق
تنظیم بخار و آب در توربینها و بویلرها به شیرهایی بستگی دارد که بتوانند گرما و فشار شدید را بدون اعوجاج تحمل کنند.
سیستمهای هیدرولیک
مدارهای هیدرولیک برای کنترل جهت سیال و حفظ فشار سیستم به این شیرها متکی هستند. عملکرد سریع و آببندی قوی آنها، آنها را برای تجهیزات صنعتی و سیار ایدهآل میکند.
مزایای استفاده از شیر توپی فشار بالا چیست؟
در اینجا مزایای اصلی استفاده از شیر توپی فشار بالا در کارخانه شما آورده شده است:
- مقاومت کم در برابر جریان: طراحی تمامعیار، افت فشار نزدیک به صفر را تضمین میکند. سیالات به نرمی از طریق شیر جریان مییابند و راندمان سیستم را بهبود بخشیده و مصرف انرژی را کاهش میدهند.
- ساختار ساده: ساختار جمع و جور با قطعات کمتر، نقاط شکست احتمالی را کاهش میدهد. این طراحی، تعمیر و نگهداری و تعویض را حتی در تاسیسات بزرگ نیز سریعتر میکند.
- آببندی برتر: این شیرها با استفاده از مواد نشیمنگاه با عملکرد بالا مانند PTFE و PEEK، حتی تحت چرخههای مکرر فشار بالا، آببندی کاملاً حبابناپذیری ارائه میدهند.
- سهولت کار: چرخش ۹۰ درجهای، شیر را کاملاً باز یا بسته میکند و امکان جداسازی یا کنترل سریع را فراهم میکند. این ویژگی، شیر را برای سیستمهای کنترل از راه دور و خودکار نیز مناسب میسازد.
چگونه یک شیر توپی فشار بالا انتخاب کنم؟
هنگام انتخاب شیر توپی فشار بالا، موارد زیر را در نظر بگیرید:
- کلاس فشار: درجهبندی شیر را با حداکثر فشار سیستم خود مطابقت دهید.
- محدوده دما: تأیید کنید که مواد بدنه و آببند میتوانند شرایط حرارتی مورد انتظار را تحمل کنند.
- سازگاری مواد: اطمینان حاصل کنید که آلیاژ انتخاب شده در برابر خوردگی و فرسایش ناشی از محیط فرآیند مقاوم است.
- فرکانس عملیاتی: نوع محرکی را انتخاب کنید که متناسب با نرخ چرخه سیستم باشد.
- صدور گواهینامه: همیشه انطباق با موارد زیر را تأیید کنید استانداردهای تست API، EN یا ISO.
نتیجهگیری
یک شیر توپی فشار بالا، عملکرد قابل اعتمادی را در جایی که قدرت، دقت و ایمنی غیرقابل مذاکره هستند، ارائه میدهد. این سیال، راندمان جریان بالا را با حداقل نشتی ترکیب میکند و آن را برای کاربردهایی از سکوهای فراساحلی گرفته تا سیستمهای هیدرولیکی ایدهآل میسازد.
تخصص و تجربه اثبات شده CTGV دقت آزمایش اطمینان حاصل کنید که هر شیر در محیطهای با فشار و دمای بالا با خیال راحت کار میکند. شیرهای توپی دوجداره و نصب شده روی محور جناغی آنها، عملکرد ثابت و بدون نشتی را در طول دههها استفاده حفظ میکنند.
