Una válvula de mariposa puede funcionar como válvula de aislamiento y, en algunas situaciones, como válvula de control. En resumen: una válvula de mariposa para estrangulamiento Funciona cuando el sistema acepta una precisión moderada, rangos operativos estables y una selección adecuada de materiales.
Esta guía explica el comportamiento de la válvula, los límites de rendimiento, las características clave de control de flujo y cuándo bronce de aluminio Los componentes son adecuados. Estos puntos le ayudarán a elegir la válvula correcta con confianza.
Comprender cómo funciona una válvula de mariposa en el estrangulamiento y el aislamiento
Una válvula de mariposa utiliza un disco giratorio para bloquear o regular el flujo. En modo de aislamiento, el disco se cierra herméticamente contra un asiento. En modo de estrangulamiento, el disco permanece parcialmente abierto para modular el flujo. El mismo mecanismo puede realizar ambas funciones, pero las exigencias operativas son muy diferentes.
Tres conclusiones clave:
- Aísla el flujo cerrando un disco centrado contra el asiento.
- Se acelera manteniendo el disco en un ángulo intermedio.
- Su respuesta de flujo no es lineal, especialmente en aberturas bajas.
Cuando se utiliza para modulación, su características de control de flujo convertirse en la principal preocupación.
Características de control de flujo que determinan el rendimiento de la limitación
Las válvulas de mariposa siguen una curva de control distintiva. La mayor parte del flujo comienza solo después de que el disco se abre más allá de aproximadamente 20-30 grados, y entre 40 y 80 grados, el flujo aumenta rápidamente. Este amplio salto la hace menos precisa que una válvula de bola con puerto en V en control fino.
Aquí es donde la comparación entre válvulas de bola y mariposa con puerto en V cobra importancia. Una válvula de bola con puerto en V ajusta el flujo de forma más gradual gracias a que la forma de su ajuste modifica el área con suavidad.
Un disco no puede igualar ese comportamiento en ángulos bajos.
Por qué esto es importante
- En aberturas bajas, cambios de ángulo muy pequeños crean grandes cambios de flujo.
- En aperturas altas, la curva se vuelve más suave y más fácil de manejar.
- Los sistemas que necesitan una repetibilidad estricta generalmente requieren un ajuste lineal o de porcentaje igual, no un elemento tipo disco.
Para servicios de modulación básicos (como agua de enfriamiento, manejo de aire o flujo de líquido a baja presión), estas características son aceptables.
Cuándo se puede utilizar una válvula de mariposa para estrangulamiento

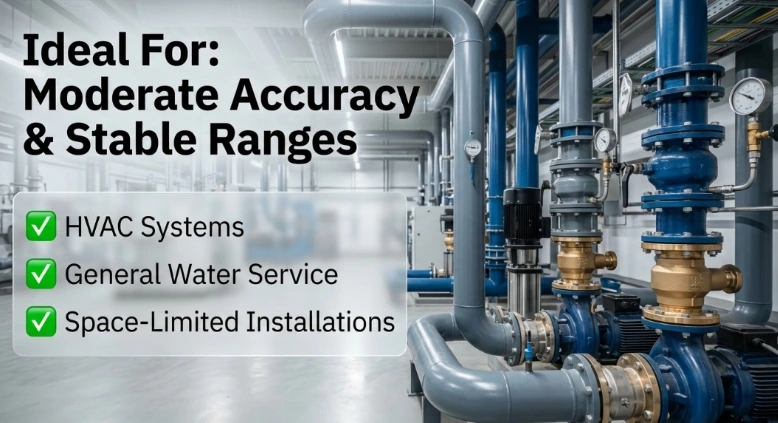

Las válvulas de mariposa se eligen para estrangulamiento cuando las condiciones de operación admiten una precisión moderada y un control de amplio rango.
Casos ideales
- El sistema no requiere un control preciso y repetible.
- Cavitación El riesgo es bajo.
- La tolerancia a la caída de presión es moderada.
- El medio es relativamente limpio.
- El espacio de las tuberías es limitado y el peso importa.
Son útiles en industrias como HVAC, servicio general de agua y líneas de servicios públicos donde el servicio modulado es común y las oscilaciones del flujo son predecibles.
Cuándo NO se debe utilizar una válvula de mariposa para estrangular
Estrangulamiento Crea turbulencia y recuperación de presión que pueden dañar las piezas internas.
Evite estrangular una válvula de mariposa cuando:
- El flujo requiere una alta precisión, como por ejemplo la dosificación de productos químicos.
- El fluido contiene sólidos que pueden erosionar el borde del disco.
- La válvula funcionará cerca de la región de cavitación.
- El sistema exige una repetibilidad estricta en pequeños cambios de caudal.
- El servicio es de alta temperatura y es probable que se degrade el asiento.
Para estos casos, las válvulas de control diseñadas o las válvulas de bola con puerto en V superan a los discos.
Comparación de válvulas de bola con puerto en V y válvulas de mariposa en servicio de modulación
Una válvula de bola con puerto en V ofrece un ajuste moldeado que proporciona un control predecible y uniforme. El área de flujo cambia gradualmente, lo que evita cambios bruscos de capacidad.
Dónde destaca una válvula de bola con puerto en V
- Control estricto sobre flujos pequeños
- Caídas de alta presión
- Aplicaciones abrasivas o en lodos
- Ciclos de modulación frecuentes
Donde destaca una válvula de mariposa
- Diámetros mayores a menor costo
- Servicio de modulación de baja presión
- Instalaciones con espacio limitado
- Aplicaciones de apertura rápida
La selección entre los dos depende del rango operativo, la presión del sistema y los objetivos de mantenimiento.
Uso de bronce de aluminio en la construcción de válvulas de mariposa
El bronce de aluminio es una aleación a base de cobre conocida por su excelente resistencia a la corrosión, especialmente en agua de mar, salmuera y entornos con alto contenido de cloruro. Al utilizarse en el disco o cuerpo de una válvula de mariposa, mejora la durabilidad en sistemas marinos o industriales corrosivos.
Cuándo se DEBE utilizar bronce de aluminio
- Circuitos de refrigeración por agua de mar
- Plantas desalinizadoras
- Plataformas offshore
- Ambientes clorados y salinos
- Tuberías propensas a la erosión con alta velocidad de flujo
El bronce de aluminio tiene un buen desempeño porque resiste picaduras, corrosión bajo tensión y daños por cavitación mucho mejor que el acero inoxidable estándar en servicios ricos en cloruro.
Cuándo NO se debe utilizar bronce de aluminio en una válvula de mariposa
- Sistemas que contienen amoniaco o aminas (riesgo de agrietamiento por tensión)
- Oxidantes ácidos o mezclas de ácido nítrico
- Servicio de acetileno
- Entornos con alto contenido de azufre donde es posible la sulfuración
- Aplicaciones que requieren aleaciones sin cobre para el control de la contaminación
Su resistencia mecánica es excelente, pero la compatibilidad química debe ser acorde al medio.
Los ingenieros también deben considerar el acoplamiento galvánico; combinar bronce de aluminio con metales más nobles puede acelerar la corrosión a menos que se utilicen juntas aislantes.
Guía práctica de ingeniería para elegir entre estrangulamiento y aislamiento
La elección del papel adecuado para la válvula depende de la estabilidad del sistema, los ciclos y la compatibilidad del material.
Utilice una válvula de mariposa para aislamiento cuando:
- La función principal es abrir/cerrar el servicio.
- El sistema requiere una baja caída de presión cuando está abierto.
- El tamaño de la línea es grande y la rentabilidad es importante
Úselo para limitar el flujo de aire solo cuando:
- El proceso permite una precisión de control moderada.
- El rango de modulación evita ángulos de disco inferiores a 20–30 grados.
- El medio no dañará el disco ni el asiento.
- La selección del material, como el bronce de aluminio, se adapta al fluido.
En circuitos críticos o zonas de control estrictas, una válvula de control dedicada o una bola con puerto en V sigue siendo la opción preferida.
Conclusión
Una válvula de mariposa puede gestionar tanto el aislamiento como la regulación, pero su punto fuerte reside en un control de caudal sencillo y compacto, más que en una modulación de alta precisión. Comprender su comportamiento de caudal, las limitaciones del material y su rango de operación le ayudará a seleccionarla con seguridad para servicios de modulación. Cuando el fluido requiere una mayor resistencia a la corrosión, los componentes de bronce-aluminio aumentan la fiabilidad de la válvula en entornos exigentes. Si busca un dispositivo de control de gran diámetro que equilibre rendimiento y coste, esta válvula sigue siendo una excelente opción.
En CTGV, puede explorar una colección completa de válvulas de mariposa diseñadas para sistemas industriales. Nuestro equipo de ingeniería le ayuda a elegir la configuración, el material del disco y el diseño del asiento adecuados para sus condiciones de operación. VisiteContáctenos para obtener más información o solicitar asistencia técnica.
Sección de preguntas frecuentes
¿Puede una válvula de mariposa reemplazar una válvula de control?
Sí, pero sólo para tareas de control moderadas donde no se requiere precisión exacta.
¿El estrangulamiento acorta la vida útil de la válvula?
Sí. El estrangulamiento aumenta la turbulencia y puede desgastar los bordes y el asiento del disco.
¿Por qué elegir bronce de aluminio para una válvula de mariposa?
Ofrece una fuerte resistencia a la corrosión para agua de mar y entornos ricos en cloruro.
¿Cuál es la principal desventaja del control tipo disco?
El flujo cambia rápidamente en aberturas bajas, lo que reduce la precisión.
¿Cuándo es mejor una válvula de bola con puerto en V?
Cuando se requiere una regulación de flujo fina, estable y repetible.
